变频节能技术-基于双级矩阵变换器的高性能交流调速系统
本项目组研制了10KW矩阵变换器交流调速系统实验平台，开发通用的低压系列矩阵变换器驱动异步和同步电机高性能交流调速技术。高性能交流调速系统组成示意图如图14所示，该系统的装置外形、对应上位机软件界面分别如图15和16所示，该系统驱动异步电机和永磁同步电机的波形分别如图17和图18所示。
图14 基于双级矩阵变换器的高性能交流调速系统系统组成示意图
图15 基于双级矩阵变换器的高性能交流调速系统外形图

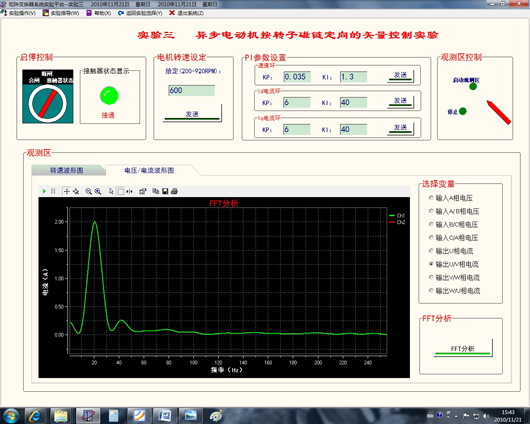

图16 基于双级矩阵变换器的高性能交流调速系统上位机软件界面
图17 异步电机矢量控制波形图
图18 永磁同步电机矢量控制波形图
